Vrtací šablona ACCURA 32 hliníková, délka 1000 mm, se 3 dorazovými čepy HETTICH

Informace o produktu: Hettich Vrtací šablona ACCURA 32 hliníková, délka 1000 mm, se 3 dorazovými čepy
Objednací číslo ŠIMEK: 23241
Označení výrobce/MPN/SKP: 10573

Pomůcky pro navrhování nábytku a zpracování kování > Montážní pomůcka a vrtací přípravky > Vrtací přípravky pro montáž závěsů a výsuvů, atd. > Accura

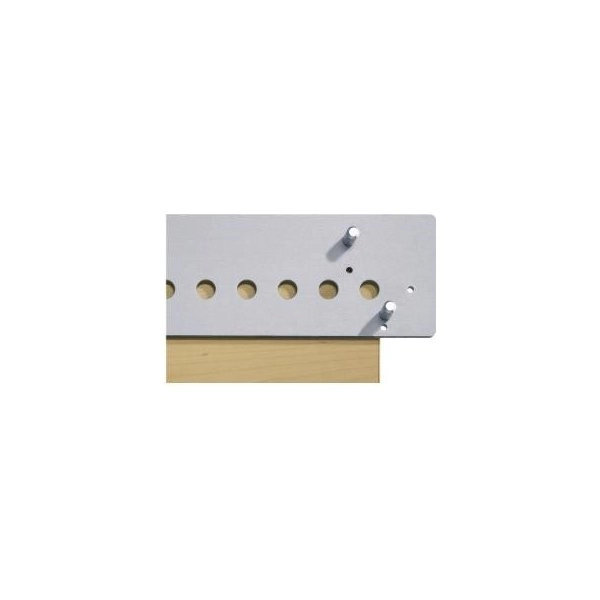

Vrtací šablona (dodává se bez vrtáku)
Umožňuje racionální, hospodárné a profesionální vrtání řady otvorů v System 32.
Řada otvorů ve vzdálenosti 37 mm od přední hrany
Řada otvorů ve vzdálenosti 13 mm od přední hrany
(kontejnery Systema Top 2000)
První z řady otvorů pro spojovací kování
(pro tloušťku materiálu 16 mm a 19 mm)
Doraz pro pokračování vrtání řady otvorů
Doraz pro zadní řadu otvorů ve smontované skříni
Snadné nastavení funkcí pomocí dorazových čepů
Lze použít vlevo a vpravo
Doporučené použití se zapouzdřeným vrtákem (není v ceně) – minimální opotřebení vrtáku, protože břity nejsou ve styku se šablonou
Se 3 dorazovými čepy

Doporučené zapouzdřené vrtáky k dokoupení: viz vhodné příslušenství

Pracovní postup - pozice otvorů:
1. Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 37 mm
2. Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 8 mm od hrany při tloušťce materiálu 16 mm
3. Doraz pro spodní hranu boku korpusu, první otvor řady otvorů pro spojovací kování 10 mm od hrany při tloušťce materiálu 19 mm
4. Doraz pro plynulé pokračování řady otvorů, čep zasunou
5. Doraz pro přední hranu boku korpusu, vzdálenost řady otvorů od přední hrany 13 mm (kancelářský nábytek: kontejnery Systema Top 2000)
6. Zadní hrana vrtací šablony pro vrtání, zadní řady otvorů v sestaveném korpusu vzdálenost od zad skříně je 37 mm
