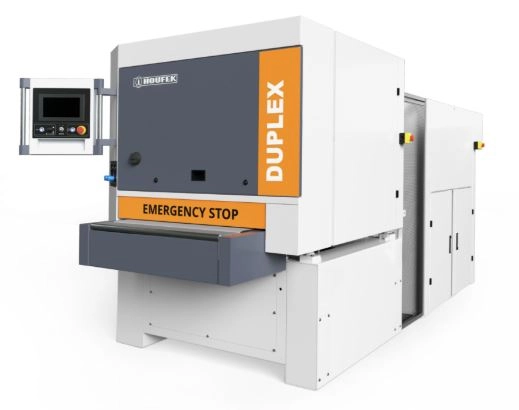

Širokopásová bruska DUPLEX 910

Duplex je vysoce výkonná širokopásová bruska pro oboustranné broušení zejména deskových materiálů. Konstrukčně stroj Duplex vychází z řady Buldog, přičemž využití broušení obou stran zároveň zvyšuje produktivitu práce.

Stálá výška stolů umožňuje používat Duplex i v technologických linkách. Kvalita broušených povrchů a vysoký stupeň automatizace řadí stroj do nejvyšší třídy.

Výrobce: Houfek a.s.

Nový

není skladem

Poptat

Standardní vybavení

dvě brousící jednotky jednotky typu RR - vrchní část a dvě brousící jednotky typu RR - spodní část

dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - vrchní část a dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - spodní část

1. pracovní válec pogumovaný D = 160 mm, 90 Sh

2. pracovní válec pogumovaný D = 160 mm, 45 Sh

NC-řízení stroje color Touschscreen 10,1"

délka brousicího pásu 1900 mm

minomílní délka obrobku 300 mm (u verze RR-RR)

minimální délka obrobku 500 mm (u verze RC-RC)

automatické přepínání - hvězda / trojúhelník

ampérmetry pro měření proudu motorů brousicích jednotek

řízení oscilace brusného pásu pomocí optoelektronického snímače s infračerveným paprskem

pevný stůl

pohyblivé brousicí jednotky

automatické středění podávacího pásu

automatické najetí agregátu do zadané polohy

automatické nastavení pracovních válců do předem naprogramovaných poloh

pogumované přítlačné válce - 2 ks pro každou brousicí jednotku

pneumatická disková brzda hlavního motoru

výstupní vakuový stůl

vývěva

provozní tlakový spínač 3,5 - 4,0 bar

protihluková ochrana

stroj je vyroben v souladu s normami CE

Volitelné vybavení

motor 20 HP (15 kW)

motor 25 HP (18,5 kW)

motor 30 HP (22 kW)

dvě rychlosti brousicího pásu 9/18 m/s - max. 11 kW

dvourychlostní motor pro nastavení výšky obrobku

frekvenční měnič rychlosti podávacího pásu 3 - 15 m/min (pouze u verze RR-RR)

frekvenční měnič hlavního motoru - rychlost pásu 3 - 24 m/s

ocelový válec nahrazující válec pogumovaný D = 160 mm / D = 200 mm

pogumovaný válec D = 160 mm 30, 45, 60, 90 Sh

pogumovaný válec D = 200 mm 30, 45, 60, 90 Sh

pneumatický časovaný ofuk brusného pásu

pneumatický časovaný ofuk s oscilací trysek

pneumatická patka s odskokem a přískokem (u verze RC-RC)

ionizační tyč

přítlačné lišty pro broušení krátkých dílců

omezení maximálního úběru obrobku - mechanické

přídavný stůl - vstup

přídavný stůl - výstup

modul čištění dílců rotujícím kartáčem D = 150 mm

modul čištění dílců oscilačním ofukem

vakuový stůl

vývěva s tlumičem hluku

pneumaticky ovládaná odsávací klapka D = 150 mm

vzdálená diagnostika stroje VPN

MOŽNÉ KONFIGURACE STROJE
PRACOVNÍ ŠÍŘKA	910 mm
ŠÍŘKA BRUSNÉHO PÁSU	930 mm
DÉLKA BRUSNÉHO PÁSU	1 900 mm
PRŮMĚR BRUSNÉHO VÁLCE	160 mm
VÝKON MOTORU	4 x 11 kW
MAX. VÝŠKA OBROBKU	160 mm
MIN. VÝŠKA OBROBKU	10 mm
RYCHLOST PODÁVACÍHO PÁSU	4,5/9 m/min
RYCHLOST BRUSNÉHO PÁSU	18,5 m/s
DVOURYCHLOSTNÍ MOTOR PODÁVACÍHO PÁSU	0,58 kW
PROVOZNÍ TLAK	5,5 bar
RYCHLOST ODSÁVANÉHO VZDUCHU	20 m/s
PRŮMĚR ODSÁVACÍHO OTVORU	150 mm
NAPĚTÍ / KMITOČET	3/N/PE 400V/50Hz
ROZMĚRY STROJE (D/Š/V)	1600 × 4650 × 2160 mm
HMOTNOST	4 850 kg

MOŽNÉ KONFIGURACE STROJE

PRACOVNÍ ŠÍŘKA

910 mm

ŠÍŘKA BRUSNÉHO PÁSU

930 mm

DÉLKA BRUSNÉHO PÁSU

1 900 mm

PRŮMĚR BRUSNÉHO VÁLCE

160 mm

VÝKON MOTORU

4 x 11 kW

MAX. VÝŠKA OBROBKU

160 mm

MIN. VÝŠKA OBROBKU

10 mm

RYCHLOST PODÁVACÍHO PÁSU

4,5/9 m/min

RYCHLOST BRUSNÉHO PÁSU

18,5 m/s

DVOURYCHLOSTNÍ MOTOR PODÁVACÍHO PÁSU

0,58 kW

PROVOZNÍ TLAK

5,5 bar

RYCHLOST ODSÁVANÉHO VZDUCHU

20 m/s

PRŮMĚR ODSÁVACÍHO OTVORU

150 mm

NAPĚTÍ / KMITOČET

3/N/PE 400V/50Hz

ROZMĚRY STROJE (D/Š/V)

1600 × 4650 × 2160 mm

HMOTNOST

4 850 kg
