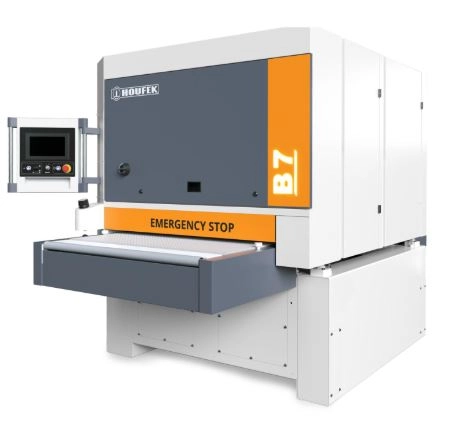

Širokopásová bruska BULDOG 7 1300

Stroj vývojově vychází z úspěšné řady Buldog 5, která se osvědčila u zákazníků po celém světě. Širokopásová bruska Buldog 7 je svou konstrukcí a možnostmi určena pro náročné broušení masivu, dýhovaných povrchů, MDF nebo podkladových tmelů a laků.

Stálá výška stolu umožňuje používat brusku v technologických linkách. Dosažitelná vysoká kvalita broušených povrchů a stupeň automatizace brousicích procesů zařazuje stroj do vyšší střední třídy.

Výrobce: Houfek a.s.

Nový

není skladem

Poptat

Standardní vybavení

1. pracovní válec pogumovaný průměr 160 mm, 90 Sh (R, C, RR, RC, RRR, RRC)

2. pracovní válec pogumovaný průměr 160 mm, 90 Sh (RRR, RRC, FC, FRC)

2. pracovní válec pogumovaný průměr 160 mm, 45 Sh (RR, RC)

3. pracovní válec pogumovaný průměr 160 mm, 45 Sh (RRR, RRC, FRC)

výsuvný frézovací válec průměr 180 mm (FC, FRC) - s výměnnými čtyřstrannými břitovými destičkami

dvoupolohový brusný válec agregátů R a C (FC, FRC)

vstupní dělené přítlačené segmenty agregátu F

výstupní přítlačná lišta agregátu F (FC)

délka brousicího pásu 2 200 mm

automatické přepínání - hvězda / trojúhelník

ampérmetr/y pro měření proudu motoru brousicí/ch jednotky/jednotek

řízení oscilace brusného pásu pomocí optoelektronického snímače s infračerveným paprskem

pevný stůl, pohyblivá brousicí jednotka

motorizovaný zdvih brusných jednotek

elektronické odměřování s digitálním ukazatelem

odměřování výšky obrobku - pozicionér

automatické najetí aregátu do zadané polohy

elektronická korekce odměřování výšky výstupního obrobku podle zrnitosti brusného pásu

automatické nastavení pracovních válců do předem naprogramovaných poloh

frekvenční měnič rychlosti podávacího pásu 3 - 15 m/min

automatické středění podávacího pásu

pogumované přítlačné válce

pneumatická disková brzda hlavního motoru

provozní tlakový spínač 3,5 - 4,0 bar

regulace tlaku vzduchu pro napínání brusného pásu 2,5 - 5,5 bar (agregátu C)

protihluková ochrana

stroj je vyroben v souladu s normami CE

Volitelné vybavení

motor 20 HP (15 kW)

motor 25 HP (18,5 kW)

motor 30 HP (22 kW)

NC řízení stroje color Touchscreen 10,1"

dvě rychlosti brousicího pásu 9/18 m/sec - max. 11 kW

dvourychlostní motor pro zvedání brousicí jednotky/jednotek

frekvenční měnič hlavního motoru - rychlost pásu 3-24m/s

pogumovaný válec průměr 160 mm, 30, 45, 60, 90 Sh

pogumovaný válec průměr 200 mm, 30, 45, 60, 90 Sh

ocelový válec průměr 160 mm nebo D = 200 mm

reverzace brusného pásu pro 1 jednotku s frekvenčním měničem hlavního motoru

agregát C / S dělená el. patka, šíře segmentu 16 mm + NC řízení

agregát C / S dělená el. patka, šíře segmentu 30 mm + NC řízení

pneumatický časovaný ofuk brusného pásu - 1 ks

pneumatický časovaný ofuk s oscilací trysek - 1 ks

ionizační tyč

přítlačné lišty pro broušení krátkých dílců - 1 pár

omezení maximálního úběru obrobku

automatický pozicionér obrobku

přídavný stůl - vstup

přídavný stůl - výstup

pneumatická patka s odskokem a přískokem

pneumatická patka se synchronizací odskoku a přískoku s frekvenčním měničem podávacího pásu 3 - 15 m/s

dělená, pneumaticky řízená patka s odskokem a přískokem, šíře segmentu 50 mm

dělená, pneumaticky řízená patka se synchronizací odskoku a přískoku s frekvenčním měničem, šíře segmentu 50 mm

modul čištění dílců s ocilačním ofukem

modul čištění dílců s rotujícím kartáčem

vakuový stůl

vzdálená diagnostika stroje VPN

MOŽNÉ KONFIGURACE STROJE	agregáty R, C, RR, RF, FC, RRR, RRC, FRC
PRACOVNÍ ŠÍŘKA	1 300 mm
DÉLKA BRUSNÉHO PÁSU	2 200 mm
PRŮMĚR BRUSNÉHO VÁLCE	160-200 mm
VÝKON MOTORU	11 kW (2x-RR, RC, FC, 3x-RRR, RRC, FRC)
MAX. VÝŠKA OBROBKU	160 mm
MIN. VÝŠKA OBROBKU	3 mm
RYCHLOST PODÁVACÍHO PÁSU	3-15 m/min
RYCHLOST BRUSNÉHO PÁSU	18,5 m/s
PROVOZNÍ TLAK	5,5 bar
SPOTŘEBA TLAKOVÉHO VZDUCHU	50/300 l/min
RYCHLOST ODSÁVANÉHO VZDUCHU	20 m/s
PRŮMĚR ODSÁVACÍHO OTVORU	180 mm
NAPĚTÍ / KMITOČET	3/N/PE 400V/50Hz
ROZMĚRY STROJE (D/Š/V)	1915 × 1910 × 2010 mm
HMOTNOST	1 770 kg

MOŽNÉ KONFIGURACE STROJE

agregáty R, C, RR, RF, FC, RRR, RRC, FRC

PRACOVNÍ ŠÍŘKA

1 300 mm

DÉLKA BRUSNÉHO PÁSU

2 200 mm

PRŮMĚR BRUSNÉHO VÁLCE

160-200 mm

VÝKON MOTORU

11 kW (2x-RR, RC, FC, 3x-RRR, RRC, FRC)

MAX. VÝŠKA OBROBKU

160 mm

MIN. VÝŠKA OBROBKU

3 mm

RYCHLOST PODÁVACÍHO PÁSU

3-15 m/min

RYCHLOST BRUSNÉHO PÁSU

18,5 m/s

PROVOZNÍ TLAK

5,5 bar

SPOTŘEBA TLAKOVÉHO VZDUCHU

50/300 l/min

RYCHLOST ODSÁVANÉHO VZDUCHU

20 m/s

PRŮMĚR ODSÁVACÍHO OTVORU

180 mm

NAPĚTÍ / KMITOČET

3/N/PE 400V/50Hz

ROZMĚRY STROJE (D/Š/V)

1915 × 1910 × 2010 mm

HMOTNOST

1 770 kg
